中文字幕 乱码 中文乱码图片,中文在线字幕免费观看电视剧大全,日韩人妻丰满无码区A片,大地资源网在线观看免费动漫

1前言

二氧化鈦是一種無機物，化學式為TiO₂，白色固體或粉末狀的兩性氧化物，分子量79.9，具有無毒、最佳的不透明性、最佳白度和光亮度，被認為是現今世界上性能最好的一種白色顏料。廣泛應用于涂料、塑料、造紙、印刷油墨、化纖、橡膠、化妝品等工業。它的熔點很高，也被用來制造耐火玻璃，釉料，琺瑯、陶土、耐高溫的實驗器皿等。同時，二氧化鈦有較好的紫外線掩蔽作用，常作為防曬劑摻入紡織纖維中，超細的二氧化鈦粉末也被加入進防曬霜膏中制成防曬化妝品。為了檢測二氧化鈦中的金屬元素，我們選擇微波消解對其進行前處理，探索最適合的消解參數，該方法還有回收率高、空白低等特點，有利于后續對多種無機元素的快速準確測定。

2儀器與試劑

2.1 儀器

新儀MASTER-18微波消解儀，趕酸器，分析天平(十萬分之一)等。

2.2 試劑

硝酸(68%)，氫氟酸（40%），鹽酸（37%）

3實驗方法

3.1樣品圖片（來源網絡）

3.2消解方案探究

稱取二氧化鈦樣品約0.1g（精確至0.1mg），加入2mL硝酸、6mL鹽酸和3mL氫氟酸，靜置15min左右，待無明顯反應后，組裝消解罐，按照如下設置參數進行實驗：

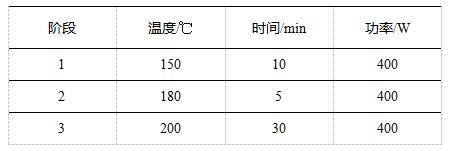

表一

實驗結束后，待冷卻至60℃以下，取出消解罐轉移至通風櫥中緩慢打開，樣品可完全消解至澄清透明狀態。

4結果

實驗選擇的二氧化鈦樣品，取樣量為0.1g，采用王水+氫氟酸的混酸體系進行實驗，最高實驗溫度200℃，保溫30min左右，樣品可完全消解。

5注意

1. 王水揮發性強，應現配現用，同時實驗人員要做好防護。

添加氫氟酸進行實驗后，需進行趕酸處理，防止氫氟酸對玻璃器皿造成腐蝕，也可能會對實驗結果造成影響。
